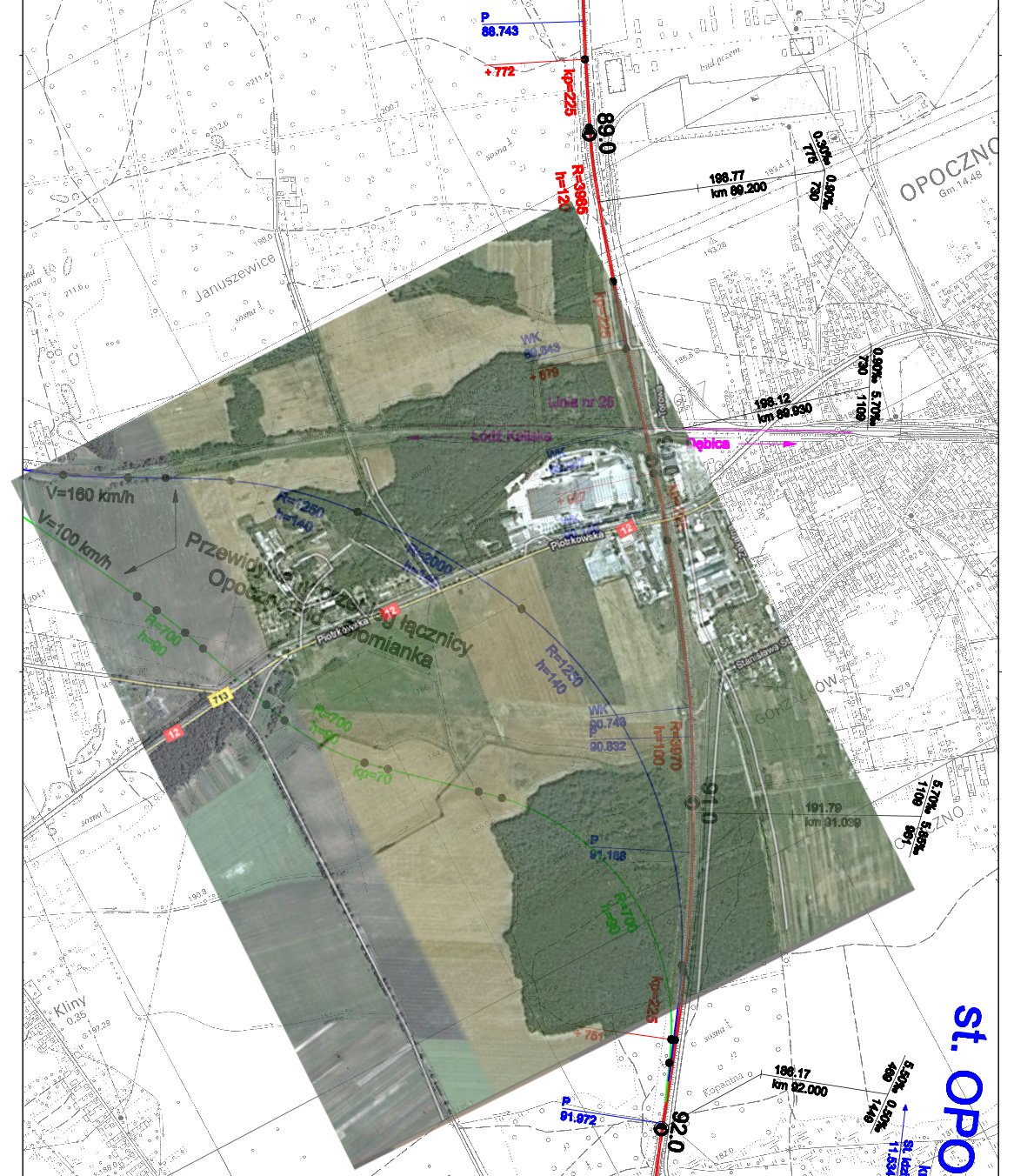

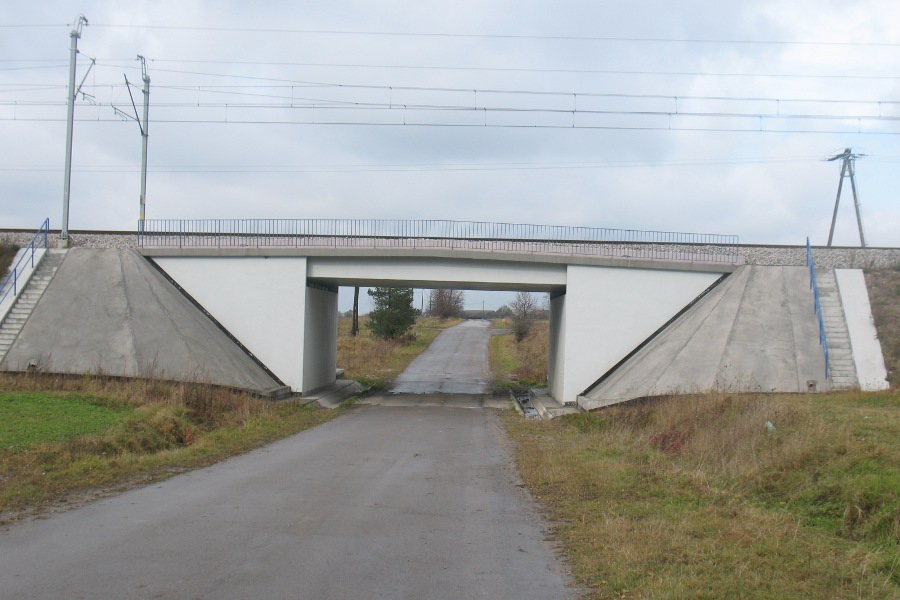

Dzisiaj temat mocno "przyszlosciowy" - czyli budowa lacznicy CMK - Słomianka (na linii kolejowej nr 25). Lacznica wraz z przebudowa linii nr 25 bedzie stanowic lacznik CMK - Yek. Udalo mi sie dotrzec  do planow przewidywanego przebiegu lacznicy, przeprowadzilem tez z kolega wizje lokalna. Wyniki przedstawiam ponizej.W celu lepszej orientacji w terenie na plan nanioslem zdjecie z google.maps w trybie satelita:  Zalozono dwa warianty trasowania lacznicy: - zielony z Vkonstr=100km/h - niebieski z Vkonstr=160km/h Jak sie okazalo na miejscu, wariant zielony jest praktycznie wykluczony z realizaji z powodu kolizji z nowa obwodnica Opoczna. W miejscu przeciecia z DK12 realizowana jest wlasnie budowa wezla przyszlej obwodnicy. Na planie jak i na zdjeciu z satelity nie zaznaczalem obwodnicy, ale wystarczy sobie wyobrazic, ze biegnie od WK w km 90,743 CMK, a konczy w okolicach skrzyzowania DK12 z DW713. Wiecej zobaczymy na zdjeciach. Wariant niebieski - a wiec "szybszy" - okazal sie lepszy. Na calym jego przebiegu nie wystepuja wieksze kolizje z istniejaca infrastruktura i nie ma potrzeby wyburzen. Wiadukt Kolejowy w ciagu CMK, na dole obwodnica   Gdzies w tym miejscu wariant niebieski przecina budowana obwodnice:  Wariant niebieski przechodzi z tego lasu (prawie rownolegle do CMK):  Przecina obwodnice w poblizu widocznego na zdjeciu samochodu:  Widok z bliska:  Dalej lukiem przez pola:    Przecina DK12:  Przecina lasek:   Wypada na pola:    I laczy sie z linia nr 25:   Wariant zielony wychodzi z lasu na pola:   I przecina DK12 w okolicach budowanego wezla z obwodnica:
__________________
Krzysztof "Iwan" Waszkiewicz ****** Gumokol je zlý a vláček je hodný http://www.kolej.pl/ * http://www.eu07.pl/ * http://rail.phototrans.eu/ GG://3721721 tel: +48664435528 JID://iwan.eu@gmail.com |
Topic Review (Newest First)
|
| January 28th, 2011 10:17 AM | |||
| Iwan |
Quote:
No i niestety widac, ze moga byc problemy: Naprawa torów na trasie Łódź - Warszawa rozpocznie się najwcześniej w marcu. Z powodu wydłużających się przetargów później zacznie się również przebudowa peronów na stacji Łódź Widzew - informuje "Gazeta Wyborcza". |
||
| January 27th, 2011 11:23 PM | |||
| nessah |
ee? To rzeczywiscie kiepsko. Bylem przekonany ze cel dla skierwce-wwz jest jest 2012. |
||
| January 27th, 2011 10:08 PM | |||
| Iwan |
Quote:
|
||
| January 27th, 2011 08:54 PM | |||
| nessah | No, ok kojarze klimat, pytanie czy to juz wyszlo poza etap konsultacji i "robi sie" czyli te 2 przejazdy odpadna z wiaduktowania cmk czy dalej nie wiadomo? | ||
| January 27th, 2011 08:27 PM | |||
| Iwan |
Quote:
|
||
| January 27th, 2011 08:10 PM | |||
| nessah |
Te 2 z 4 przejazdow zaraz za grodziskiem to nie jest przypadkiem jaktorow. Bo z tego co pamietam byly jakies konsultacje spoleczne co do budowy wiaduktow tamze (cmk + wiedenka), bylo o tym glosno medialnie bo zjawil sie na nich wach czy tam inny szafranski z racji tego ze mieszka w poblizu. Ale to chyba w ramach moderny wawa-lodz bylo a nie cmk. |
||
| January 27th, 2011 07:33 PM | |||
| Iwan |

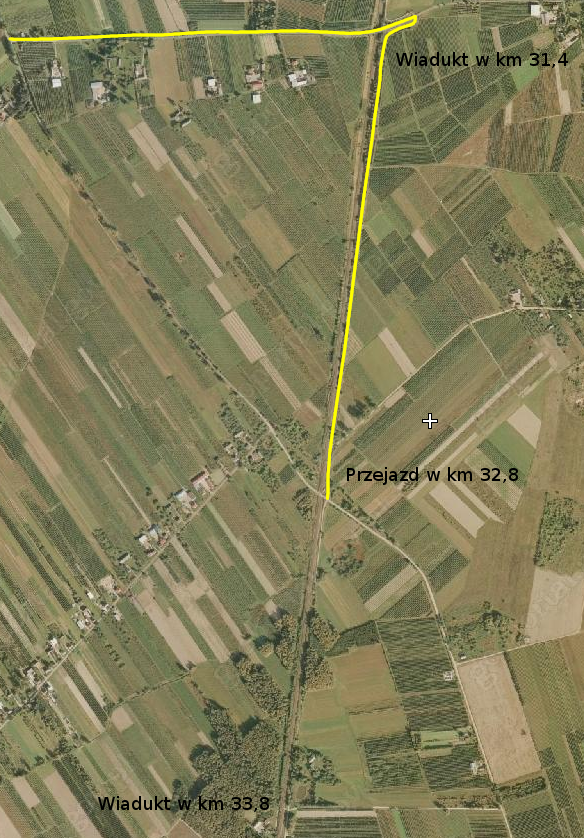

Przygladam sie ostatnio mozliwosciom jakie stwarza CMK do podnoszenia na niej predkosci. Kwestia podstawowa z podniesieniem predkosci powyzej 160km/h - likwidacja przejazdow w poziomie toru. W tej chwili przejazdow w poziomie toru nie ma na odcinku Włoszczowa Płn. - (Myszków Mrzygłód) oklice km 214/215. Rozpatrzmy pozostałe odcinki: Pomijamy przejazd na stacji w Grodzisku Mazowieckim. Na tym odcinku i tak bedzie 160. Od km 1,6 (za glowica rozjazdowa stacji Grodzisk Mazowiecki) i stacja Korytów mamy 4 przejazdy w km: 3,3; 4,4; 5,5 i 6,1 Przejazdy te sa niedaleko od siebie, na krotkim odcinku poczatkowym, wiec bez duzej straty czasowej mozemy je pominac w naszych zapedach h-s. Zakladamy wiec, ze mozemy jechac ponad 160km/h od ostatniego przejazdu w km 6,1. Kolejny przejazd mamy dopiero w km 32,8 (szak Szeligi - Biała Rawska):  Jak widac na obrazku przejazd znajduje sie 1,2 km od wiaduktu drogowego, ktorym mozemy sobie go objechac. Czemu wiec go nie zlikwidowac praktycznie bezinwestycyjnie? Rolnicy nie powinni plakac, bo poza ww. wiaduktem w celach gospodarczych mozna wykorzystywac wiadukt kolejowy w km 33,8 nad dojazdem do posesji. Nastepny przejazd mamy w km 82,1 na stacji Idzikowice. Wczesniej istanial tez przejazd na stacji Strzałki, ale zostal niedawno zlikwidowany w podobny sposob do sugerowanego dla przypadku powyzej. Likwidujac jeden przejazd (w km 32,8) mamy wiec ponad 70 km linii na ktorych przejazdow w poziomie torow nie ma wcale. Mozemy wiec jechac 200 (230) km/h, jezeli nawierzchnia i siec na to pozwola. Przejazd w Idzikowicach pomine w swoich rozwazaniach, bo i tak z podniesieniem V trzeba poczekac do przebudowy stacji. Kolejne przejazdy znajduja sie na szlaku Opoczno Płd. - Olszamowice w km: 95,1 (zachowane sa przyczolki i konstrukcje wsporcze, zabraklo srodkow na dokonczenie budowy wiaduktu) 98,5 (trzeba budowac wiadukt drogowy) 106,6 (trzeba budowac wiadukt drogowy) 122,0 (w km 123,4 istnieje wiadukt drogowy - przejazd mozna wiec zlikwidowac robiac do niego dojazdy) Likwidacja przejazdow na szlaku Olszamowice - Włoszczowa Płn. ujeta jest w planach, ktore przedstawilem kilka postow wczesniej. Dla przypomnienia chodzi o przejazdy w km: 127,090; 129,357; 132,853; 142,850; 147,548; 149,500. Przejazd w km 215,5 w torze nr 2 zostawiamy... Tak wiec - w tym roku likwidujemy 6 przejazdow na szlaku Olszamowice - Włoszczowa, do likwidacji pozostaje nam kolejne 5 w bliskiej perspektywie (w km 32,8 i 4 pomiedzy Opocznem Płd. a Olszamowicami). Po tym "myku" mamy mozliwosc jazdy z V>160km/h od km 6,1 do km 215 po 1ce (wiadukt nad wiedenką) i 215 po 2ce (przejazd Myszków Mrzygłód) z ograniczeniami na stacjach na ktorych nie ma rozjazdow umozliwiajacych jazde z wieksza predkoscia (np. Idzikowice, Włoszczowa Płn.). Zastanawia tez, czemu nie rozpoczynamy likwidacji przejazdow od strony Grodziska, skoro na te sama ilosc zlikwidowanych przejazdow przypada dluzszy odcinek bez przejazdow. |
||
| January 27th, 2011 12:11 PM | |||
| mech. |
Nie ma znaczenia czy górą czy dołem .Większe znaczenie ma ukształtowanie terenu w miejscu przecięcia się drogi z torami. Padła sugestia że górą to pieszych zwieje . Panowie bez jaj to ile musiałby jechać ten pociąg ? 1000 km/h ? Na próbach bicia rekordu prędkości we Francji tysiące ludzi stało na kładkach nad torami i nikogo nie zwiało. A pociąg przejechał z prędkością 574 km/h. Poniżej możecie sami ocenić http://www.youtube.com/watch?v=_Ir_n3J5ABA |
||
| January 27th, 2011 09:49 AM | |||
| Iwan | Od 1 marca rozpoczynaja sie roboty na szlaku Olszamowice - Włoszczowa Płn. Na poczatku zamkna calodobowo tor nr1, potem przejda na 2ke. Zamkniecia w telegramie obejmuja okres od 1 marca do 31 maja. | ||
| January 23rd, 2011 03:45 PM | |||
| potwo-or |
Quote:
Jak ktoś jest lepiej poinformowany proszę o info jakie opóźnienia, czy będą odwoływane pociągi itd. |
||
| January 19th, 2011 03:25 PM | |||
| Iwan |
Quote:
Quote:
Zerknij do materialow do przetargu na moderne sieci - tam sa dokladne plany nowych obiektow... Nowe obiekty nie zawsze beda w tym samym miejscu w ktorym znajduje sie obecny przejazd. |
||
| January 19th, 2011 03:16 PM | |||
| przemoe |
Czyli teraz do przejazdu prowadzi sztuczny nasyp drogowy? To po cholerę ta zabawa w szlabany, nie można było od razu przepustu walnąć? Bo jak jest płasko, to wygrzebanie dziury plus przebicie chyba wyjdzie drożej niż małe przęsło (strzelam intuicyjnie). |
||
| January 19th, 2011 03:12 PM | |||
| Michał F. |
Quote:
|
||
| January 19th, 2011 03:11 PM | |||
| Maciek2207 |
Quote:
|
||
| January 19th, 2011 03:08 PM | |||
| Iwan |
Quote:
|
||
| January 19th, 2011 02:00 PM | |||
| przemoe |
No tak  Swoją drogą to ciekawe, wiadukt drogowy nie byłby tańszy? |
||
| January 19th, 2011 10:40 AM | |||
| Iwan |
Quote:
|
||
| January 19th, 2011 10:40 AM | |||
| nessah | wiadukt kolejowy = tunel drogowy? :> | ||
| January 19th, 2011 10:17 AM | |||
| przemoe |
Quote:
|
||
| January 19th, 2011 02:15 AM | |||
| Iwan |

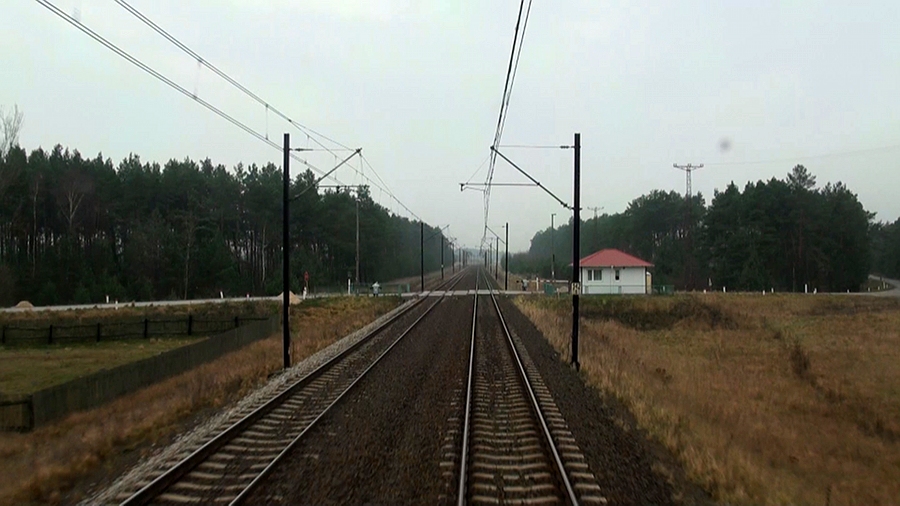

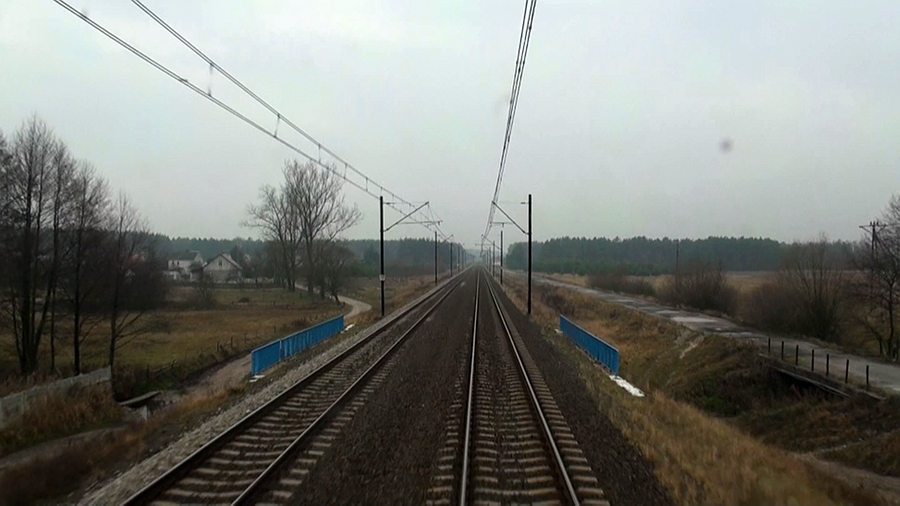

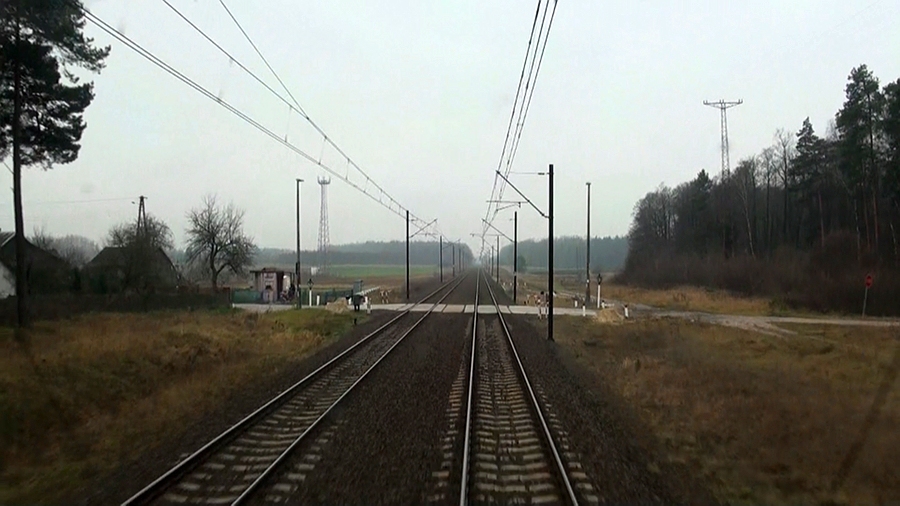

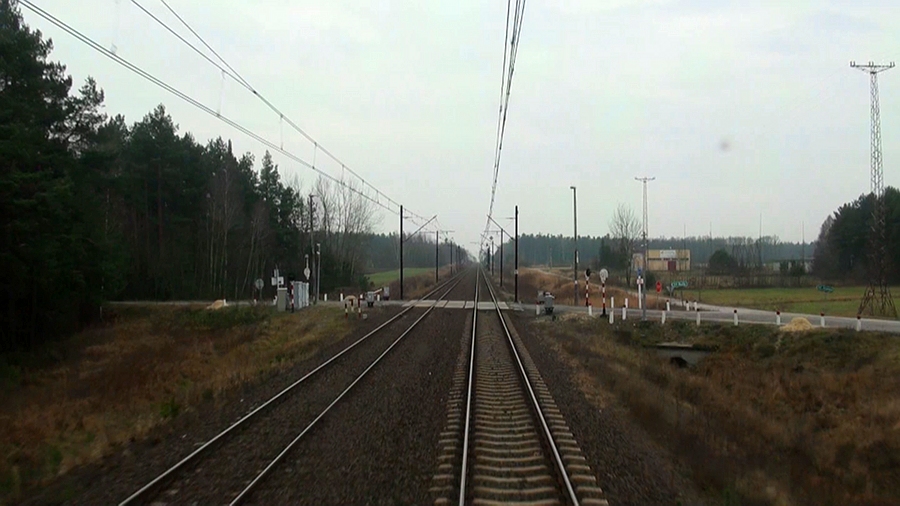

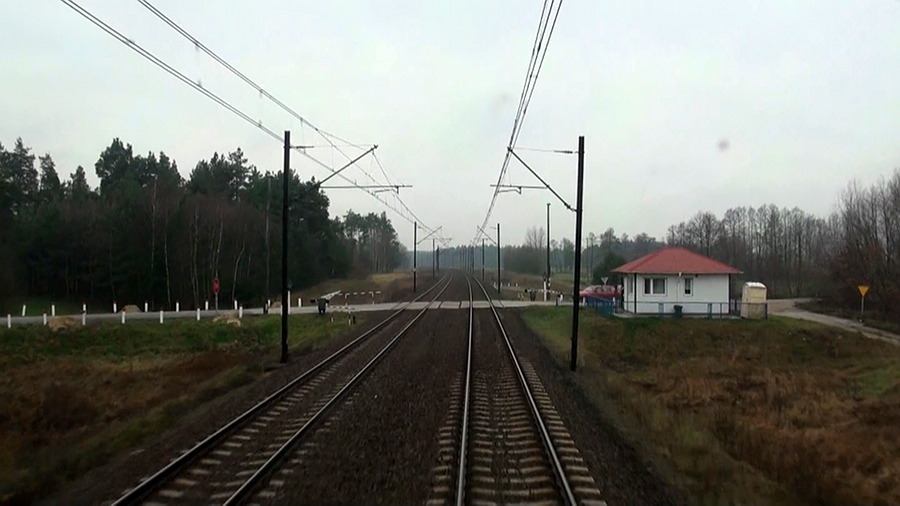

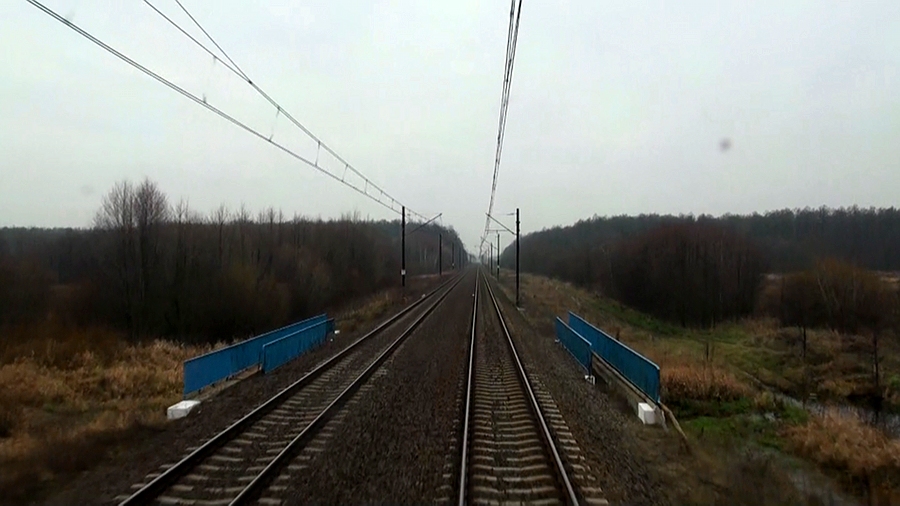

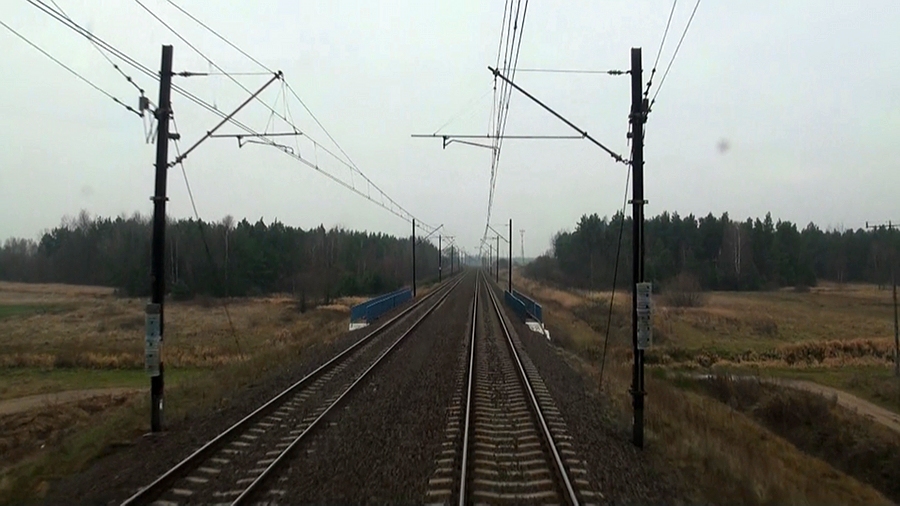

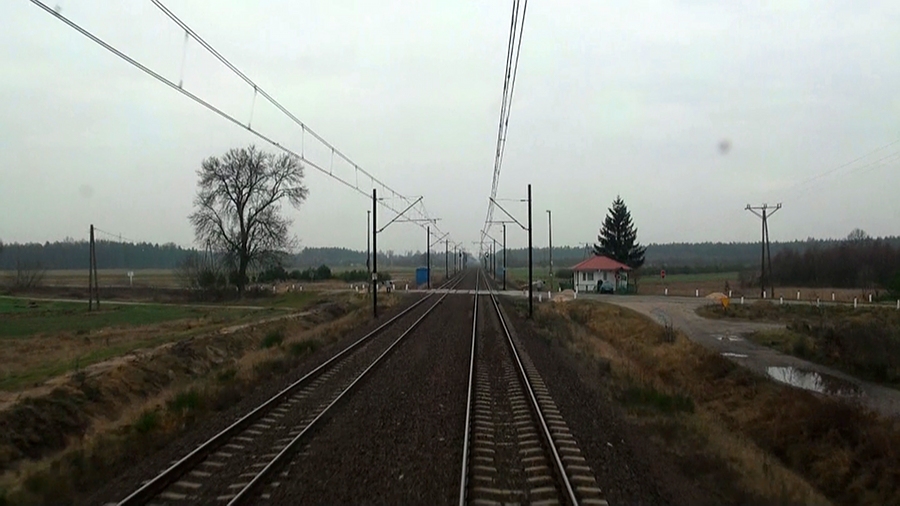

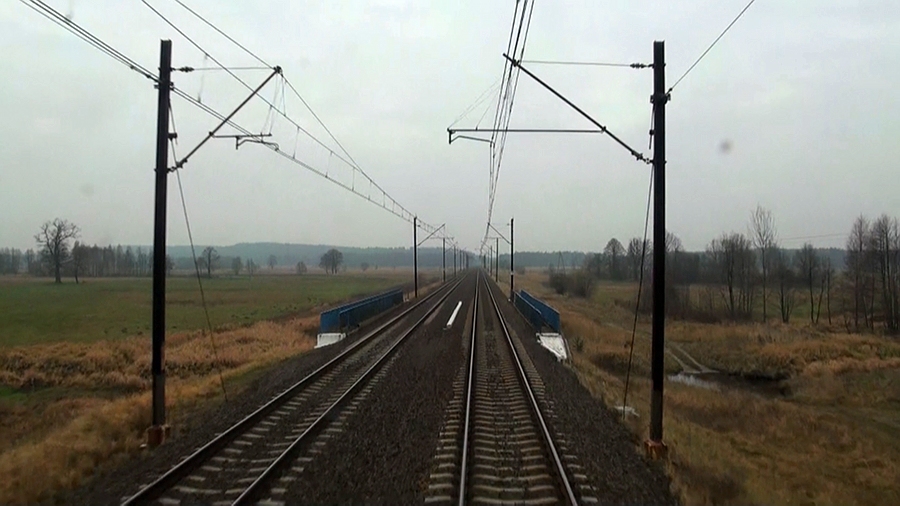

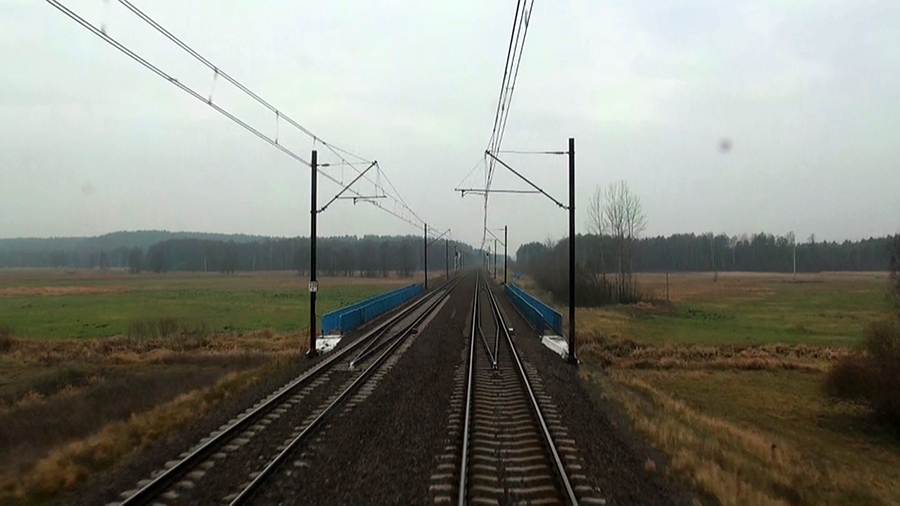

Wszystkie obiekty przewidziane do modernizacji oraz przejazdy, ktore beda zlikwidowane na szlaku Olszamowice - Włoszczowa Płn. Po realizacji zamierzen wszystkie obiekty inz beda zmodernizowane, a wszystkie przejazdy w poziomie torow ulegna likwidacji. Jak napisalem juz wczesniej przetargi na 7 obiektow juz mamy, zostaja jeszcze przetargi na likwidacje 6 przejazdow. Obrazki kiepskiej jakosci (sa to klatki z filmu, ktory byl robiony przez niezbyt czysta szybe na 9ce) - maja charakter pogladowy. Przejazd w km 127,090:  Przejazd w km 129,357:  Most nad rzeką Czarna Włoszczowska w km 132,009:  Przejazd w km 132,853:  Most nad potokiem Wólka w km 137,097 :  Most nad rzeką Czarna Stara w km 138,372:  Most nad przejazdem gospodarczym w km 138,663:  Most nad rzeką Nowa Czarna w km 139,100:  Most nad rowem bez nazwy w km 142,294:  Przejazd w km 142,850 (bedzie zastapiony wiaduktem kolejowym):  Most nad rzeką Biała Czatówka w km 146,080:  Przejazd kolejowy w km 147,548:  Przejazd w km 149,500 (bedzie zastapiony wiaduktem kolejowym):
|
||
| January 19th, 2011 01:48 AM | |||
| potwo-or |
 Dostać to dostaną, tylko, że to trzeba by już pisać wnioski, rozpisywać przetarg i odstawiać po kolei husarze, aby nie było paraliżu. Przecież na BWE husarz jest koniecznie potrzebny. Problem jest taki, że póki co odliczając husarze potrzebne na BWE to nie za wiele składów będzie jeździło 200km/h po CMK... obawiam się, że nawet nie wszystkie EIC. Tylko o tym zapewne zacznie się myśleć tak w okolicach terminu oddania kabinówki na CMK. |
||
| January 19th, 2011 01:25 AM | |||
| nessah |
PIC dostanie unijna dotacje pokrywajaca wiekszosc kosztow, jako ze etcs to ukochane dziecko UE. Szczegoly - idz za rada Iwana :P |
||
| January 18th, 2011 09:38 PM | |||
| Iwan |
Quote:
|
||
| January 18th, 2011 03:49 PM | |||
| macieii |
Quote:
 Inaczej mówiąc cała dyskusja sprzed parunastu postów to takie trochę bicie piany jest
|
||
| January 18th, 2011 07:04 AM | |||
| potwo-or |
Nie mają! A czy będą miały... naprawdę chcesz znać odpowiedź? |
||
